后軸涂漆的完全自動化
庫卡機器人使得工作任務步入正軌

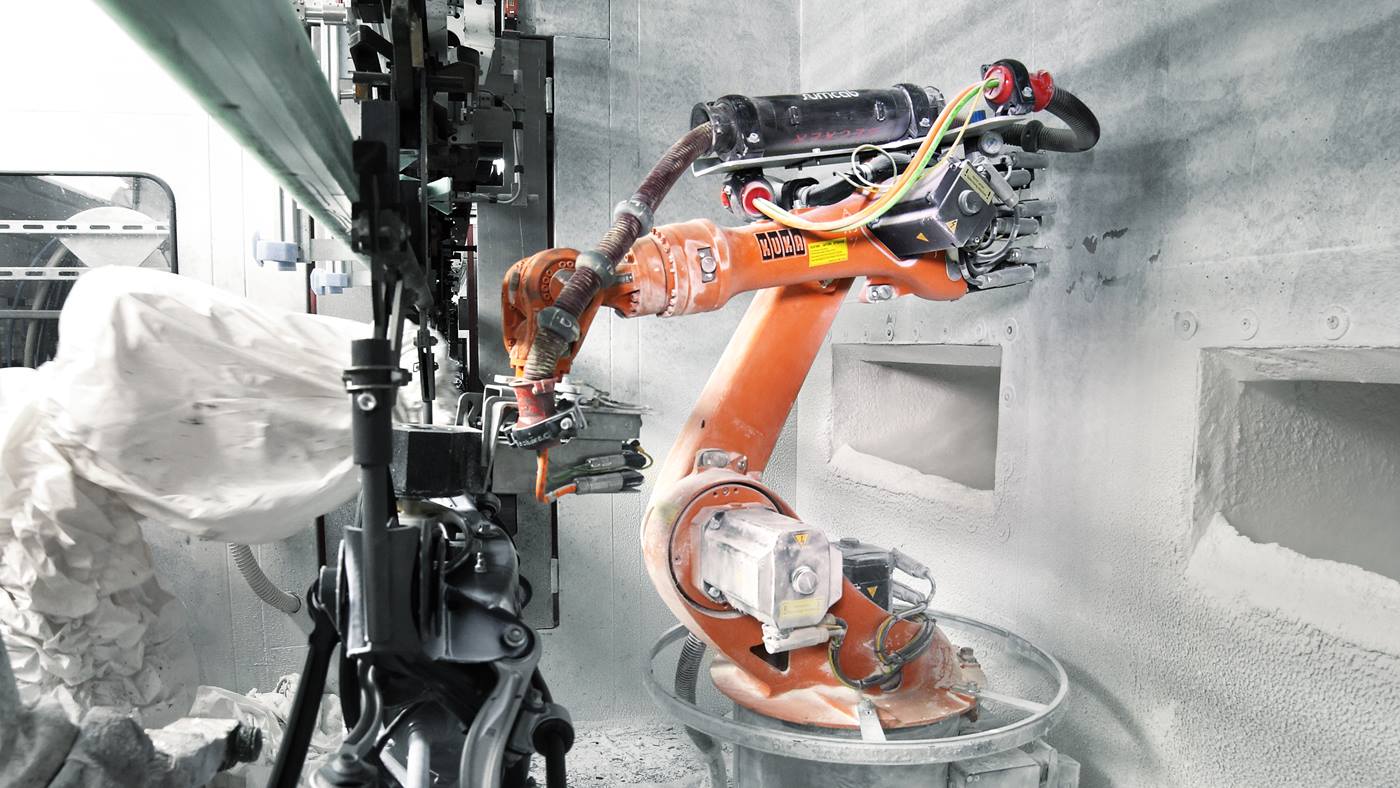

后軸懸掛在輸送系統上，并同步傳送到涂漆室。涂漆室內裝有兩臺涂漆機器人，一臺為驅動軸左側涂漆， 另一臺為驅動軸右側涂漆。就這樣，這兩臺面對面放置的機器人實現了真正的創新：KR 16-2 的空間要求小，提供理想的有效載荷、作用范圍和防爆功能，可用于轉動變速裝置的驅動軸。

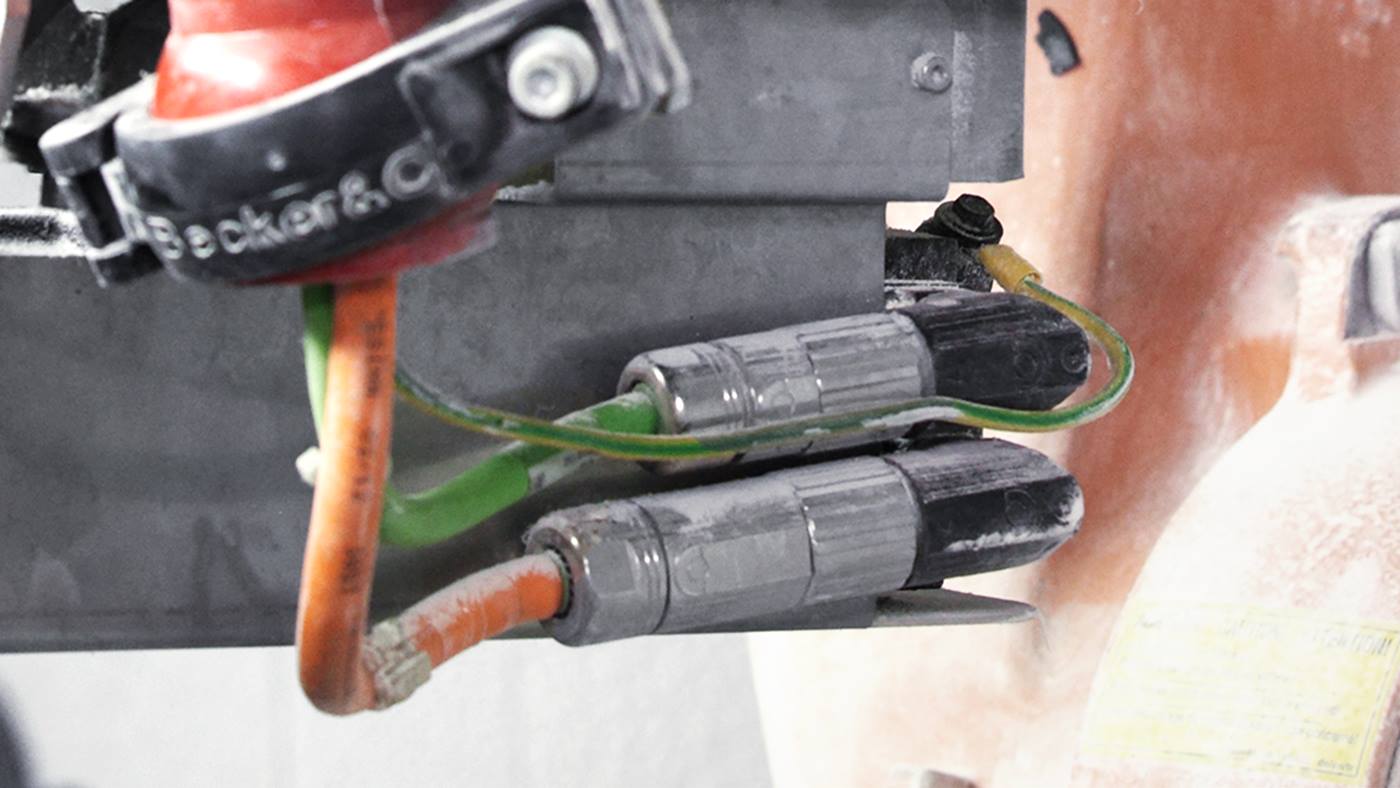

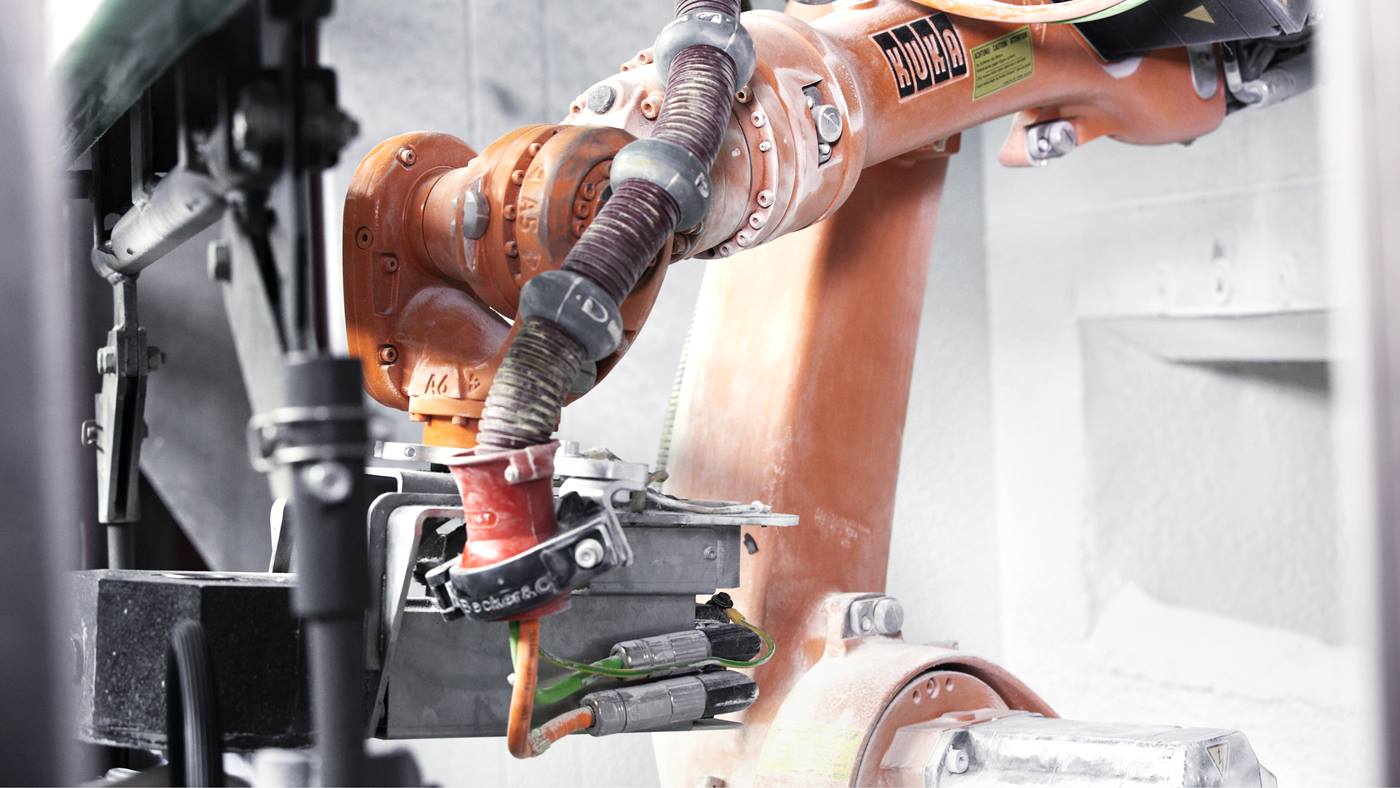

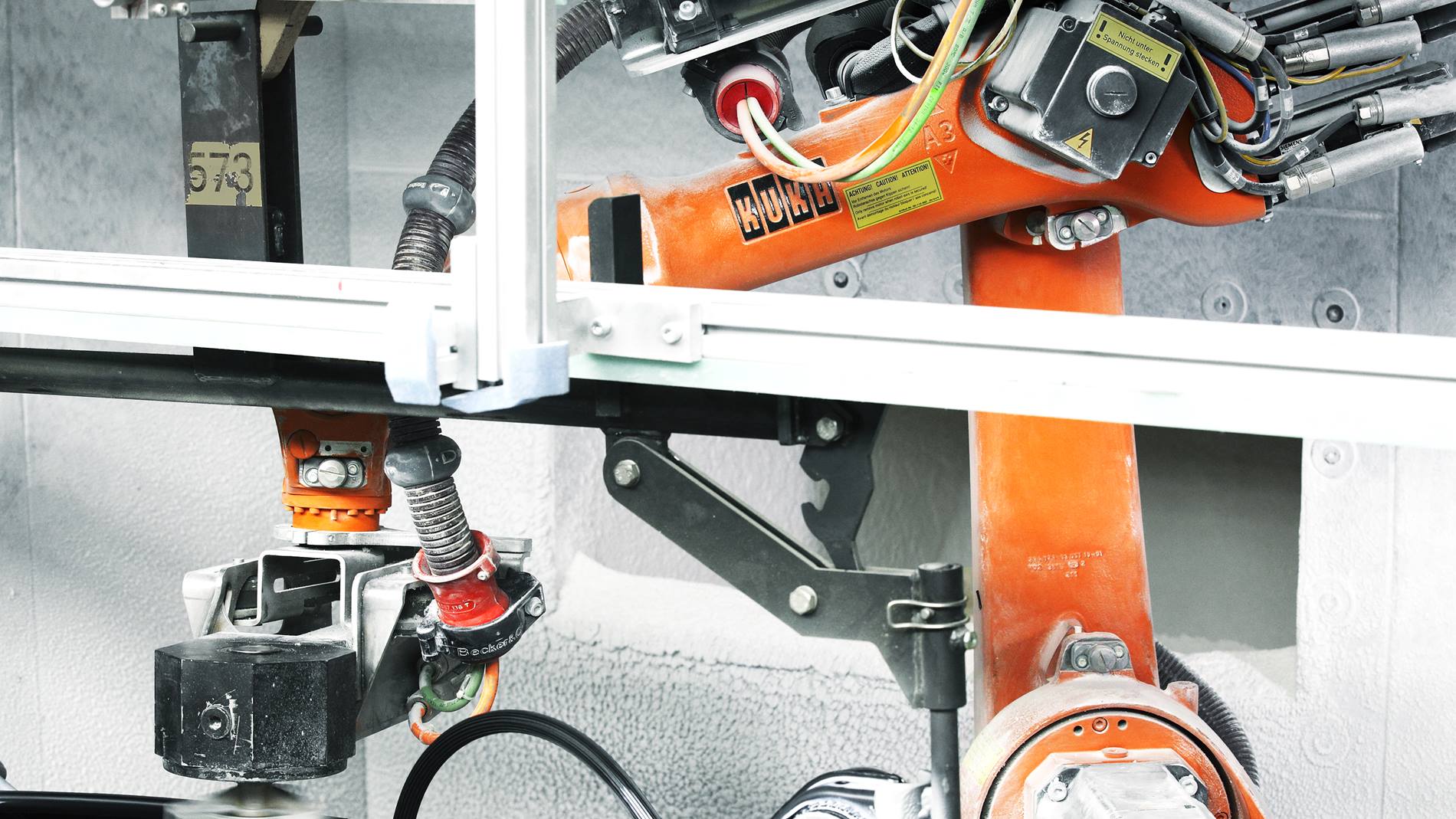

在后軸變速裝置穿行過涂漆室時，機器人會與其耦合元件對接，并利用伺服電機轉動后軸。為了完成壓配合對接，Erhardt + Abt 的自動化技術人員研制出一種六角球頭插座。它的形狀像一個洋蔥形屋頂，運用了帶球頭內六角扳手的原理，實現輕松安全的適形配合對接和脫離，以確保達到理想的力傳遞。
為此，機器人需要知道球頭的確切位置。由于輸送系統持續運行，使得在涂漆室入口處（工作單元入口處）對接變速裝置的操作變得更為困難。車軸在鏈?zhǔn)捷斔推魃系膽覓焯幱诨靵y狀態，從而產生各個方向上的移動，即使是相同類型的軸也會懸掛得不同。因此，需要補償幾厘米的公差。此外，后軸均以“及時化”方式生產，也就是說不同的產品系列是以未經排序的順序出現的。
為了確定由此導致的對接位置不同坐標，在進入涂漆室前要通過觸發器繪制球頭的圖像。然后，這些輸送器相關數據借助于 ExploRob 圖像處理系統，被傳給機器人控制器。庫卡機器人又對接驅動軸并轉動該軸，直到整個表面都被均勻地涂上漆料（由兩臺涂漆機器人負責）；接著，后軸離開涂漆室。
